Biểu đồ so sánh các loại khay cáp và các lỗi & phòng ngừa lắp đặt phổ biến cho mục đích kỹ thuật dự án.

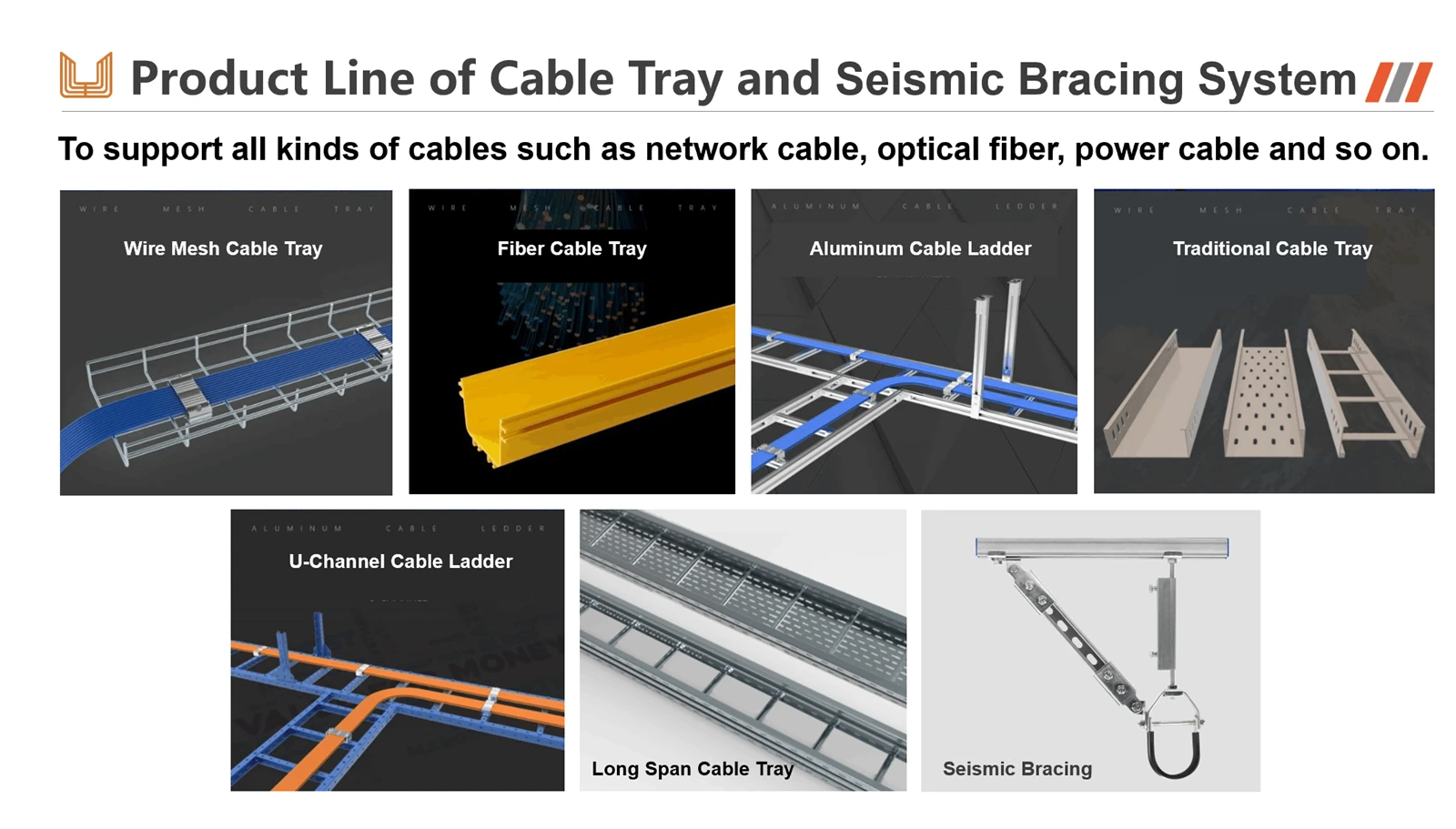

1. Biểu đồ so sánh các loại khay cáp

Biểu đồ này giúp bạn nhanh chóng chọn loại khay cáp phù hợp nhất dựa trên các yêu cầu dự án cụ thể như tản nhiệt, khả năng tải, môi trường và loại cáp.

导出到 Google

2.

Danh sách này nêu bật các vấn đề thường xuyên được tìm thấy trong quá trình giám sát và chấp nhận trang web, giúp bạn cải thiện chất lượng và an toàn dự án bằng cách giải quyết chúng một cách chủ động.

Sai lầm 1: Khoảng cách hỗ trợ không chính xác hoặc quá mức

Kết quả:Khay chùng xuống giữa các hỗ trợ, vượt quá giới hạn lệch. Theo thời gian, điều này có thể dẫn đến sự mệt mỏi và thất bại về cấu trúc.

Phòng ngừa:

Theo dõi nghiêm ngặt các biểu đồ thông số kỹ thuật của nhà sản xuất so với các hỗ trợ của nhà sản xuất khi thiết kế và cài đặt hỗ trợ.

Luôn thêm các hỗ trợ bổ sung trong vòng 30-60 cm (1-2 ft) của bất kỳ phụ kiện nào, chẳng hạn như khuỷu tay, tees hoặc chéo.

Đảm bảo tất cả các hỗ trợ được cài đặt trên cùng một mặt phẳng để ngăn chặn căng thẳng xoắn trên hệ thống khay.

Sai lầm 2: Thiếu hoặc cài đặt liên kết không đúng cách

Kết quả:Tính liên tục điện của hệ thống khay bị phá vỡ, khiến mặt đất an toàn không hiệu quả. Trong một điều kiện lỗi, khay có thể trở nên năng lượng ở các điện áp nguy hiểm thay vì tiến hành một cách an toàn dòng điện xuống đất.

Phòng ngừa:

Chỉ định trong các tài liệu cài đặt rằng "Bộ nhảy liên kết được yêu cầu ở tất cả các điểm kết nối hàn không -."

Trong quá trình kiểm tra, xác minh không chỉ sự hiện diện của người nhảy mà cả các bề mặt tiếp xúc đã được xóa bằng sơn và bu lông được thắt chặt một cách an toàn.

Sử dụng điện trở - ohmmeter thấp để đo điện trở giữa hai điểm xa của hệ thống khay; Giá trị phải gần bằng không.

Sai lầm 3: Cắt các cạnh không được xử lý sau trên - chế tạo trang web

Kết quả:Đối với các khay thép mạ kẽm, việc cắt làm lộ thép thô và phá hủy lớp kẽm bảo vệ. Cạnh không được bảo vệ này trở thành điểm khởi đầu cho rỉ sét và ăn mòn, có thể lan rộng và làm giảm đáng kể tuổi thọ dịch vụ của khay.

Phòng ngừa:

Yêu cầu nhà thầu áp dụng ít nhất hai lớp sơn kẽm - sơn phong phú (phun mạ kẽm lạnh) cho tất cả các trường - bề mặt cắt hoặc khoan.

Cụ thể kiểm tra tất cả các vết cắt, lỗ hổng và sửa đổi để chống ăn mòn thích hợp - trong quá trình kiểm tra chất lượng.

Sai lầm 4: Sử dụng ốc vít và phụ kiện không phù hợp

Kết quả:

Không phù hợp vật chất:Sử dụng bu lông bằng thép carbon trên hệ thống khay bằng thép không gỉ sẽ gây ra sự ăn mòn điện.

Không đủ sức mạnh:Sử dụng các bu lông cấp - trong đó các ốc vít cường độ cao - được chỉ định có thể làm tổn hại đến tính toàn vẹn cấu trúc của các kết nối.

Phòng ngừa:

Nhiệm vụ rằng tất cả các tấm nối, bu lông, đai ốc và phụ kiện được cung cấp bởi nhà sản xuất khay ban đầu hoặc có cùng một vật liệu và cấp độ như chính khay.

Xác minh chứng chỉ vật liệu cho ốc vít và phụ kiện trong quá trình kiểm tra vật liệu.

Sai lầm 5: Việc đặt cáp vô tổ chức và đan xen

Kết quả:

Giao thoa tín hiệu (nhiễu xuyên âm) xảy ra khi cáp nguồn và dữ liệu được chạy gần, gần nhau.

Sự phân tán nhiệt kém làm giảm độ khí (hiện tại - khả năng mang theo) của cáp năng lượng.

Bảo trì, loại bỏ hoặc bổ sung cáp trong tương lai trở nên vô cùng khó khăn.

Phòng ngừa:

Phát triển một kế hoạch định tuyến cáp rõ ràng trước khi bắt đầu cài đặt.

Sử dụng các dây cáp cho cáp nguồn và dây cáp để sắp xếp các dây cáp điều khiển gọn gàng trong các lớp hoặc các nhóm có tổ chức.

Thực thi "Bottom - Up, Lớp - bởi - Lớp" Thực hành cài đặt để duy trì sự sắp xếp có trật tự trong suốt quá trình chạy.
